Умные и цифровые масляные-погружные трансформаторы: мониторинг, данные и стратегия модернизации

Jan 30, 2024

Оставить сообщение

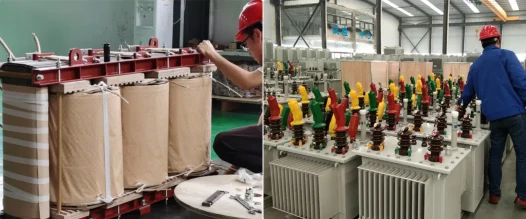

От пассивного оборудования к контролируемому активу

Обычный масляный-трансформатор ничего о себе не сообщает. Он проверяется ежегодно, тестируется каждые несколько лет и обычно сообщает о развивающейся неисправности только при срабатывании защитного реле. Оцифровка меняет эту взаимосвязь, превращая трансформатор в источник непрерывных измерений, так что состояние отслеживается, а не выводится. Преобразование касается в первую очередь не новых материалов, а приборов, модели данных и аналитического уровня, который преобразует показания датчиков в решения.

Три стандарта формируют современный дизайн. В стандарте IEC 60076-7 представлены рекомендации по нагрузке, включая тепловую модель, используемую для оценки температуры в горячих точках-на основе температуры верхней части масла, профиля нагрузки и режима охлаждения. IEC 60076-18 определяет анализ частотной характеристики деформации обмотки. IEEE C57.104 содержит рекомендации по интерпретации результатов анализа растворенных газов. Вместе они образуют аналитическую основу, на которой строится цифровой мониторинг.

Уровень мониторинга: что на самом деле измеряется

Практичный набор мониторинга охватывает тепловое, диэлектрическое и механическое состояние. Волоконно-оптические датчики-, встроенные в обмотку, обеспечивают прямое измерение горячих-точек, что является более точным, чем косвенная тепловая модель, и позволяет обосновать краткосрочную-перегрузку фактами, а не предположениями. Температура верхнего-масла и окружающей среды, ток нагрузки и положение крана дополняют тепловую картину.

Параметр Типовой датчик Основа интерпретации
Растворенные газы в масле Онлайн-газовый монитор или периодический отбор проб ИЭЭЭ C57.104
Температура горячей точки- Волоконно-оптический датчик в обмотке МЭК 60076-7
Деформация обмотки Анализ частотной характеристики МЭК 60076-18
Частичный разряд Втулка крана или акустические датчики МЭК 60270
Влага в масле Емкостный датчик влажности МЭК 60422
Состояние втулки Отвод емкости и коэффициента потерь МЭК 60137

Коммуникационная архитектура и модель данных

На подстанции устройства мониторинга все чаще интегрируются в станционную шину с использованием стандарта IEC 61850, который позволяет блоку мониторинга трансформатора публиковать измерения и аварийные сигналы в структурированной модели данных, а не в виде собственных карт регистров. Если объект находится удаленно или подстанция еще не оцифрована, телеметрия передается в центр управления по IEC 60870-5-104 или эквивалентному протоколу.

Важным проектным решением является не протокол, а модель данных. Система мониторинга, которая хранит необработанные значения датчиков без синхронизированных временных меток, определений единиц и контекста нагрузки, создает данные, которые невозможно сравнивать за разные годы. Оценка состояния зависит от тенденций, а тенденции зависят от согласованности метаданных.

Аналитика: от показаний к решениям

Анализ растворенных газов остается наиболее-важным методом диагностики. Увеличение содержания водорода и ацетилена указывает на искрение или горячую точку, метан и этилен указывают на перегрев масла или бумаги, а угарный газ с углекислым газом указывают на разложение бумаги. Скорость изменений имеет большее значение, чем абсолютная концентрация, поэтому частота отбора проб должна соответствовать критичности единицы, а не фиксированному календарю.

Службы термического анализа сравнивают измеренную температуру-горячих точек с предсказанной моделью. Постоянное расхождение означает, что параметры модели больше не описывают агрегат, например, из-за того, что охлаждающие вентиляторы или насосы вышли из строя, путь потока масла затруднен или распределение нагрузки отличается от предполагаемого профиля. Анализ влажности подтверждает те же рассуждения: старение бумажной изоляции резко ускоряется при повышении влажности и температуры, поэтому эти два значения необходимо оценивать вместе.

Путь модернизации существующего флота

Большинство установленных трансформаторов поставлялись без датчиков, и заменить их нереально. Практический путь – поэтапная модернизация. На первом этапе добавляется измерение температуры, нагрузки и влажности с локальным журналированием. На втором этапе добавляется периодический отбор проб нефти с лабораторным анализом, интерпретируемым против тренда. На третьем этапе внедряется онлайн-мониторинг газа и измерение проходных изоляторов для агрегатов, выход из строя которых может привести к наиболее разрушительным последствиям.

Модернизация также требует термической и электрической оценки перед установкой, поскольку кабель датчика, проложенный через бак,-заполненный маслом, не должен нарушать герметичность или диэлектрический зазор. Приборы следует рассматривать как часть документации актива с собственными протоколами испытаний и интервалом калибровки.

Ценность, ограничения и дисциплина проектирования

Измеримыми преимуществами являются меньшее количество вынужденных простоев, лучшее использование перегрузочной способности во время пиковой нагрузки и планирование технического обслуживания по состоянию, а не по фиксированному графику. Риск — это данные, которые записываются, но никогда не обрабатываются, что увеличивает затраты, но не снижает риск. Поэтому система мониторинга должна быть разработана в обратном направлении от решений, которые она должна поддерживать: какая тревога вызывает какое расследование, в какое время и кем.

Цифровизация не устраняет необходимость в химии масел, диэлектрических испытаниях или визуальном осмотре. Он изменяет их частоту и приоритетность, направляя внимание на единицы, демонстрирующие ненормальное поведение.

Часто задаваемые вопросы

Q:Какой датчик в цифровом трансформаторе является наиболее полезным?
A. Измерение температуры в горячих-точках прямой обмотки с помощью оптоволоконного-щупа. Он подтверждает тепловую модель в соответствии со стандартом IEC 60076-7 и предоставляет доказательства, необходимые для обоснования контролируемой перегрузки в периоды пиковой нагрузки.

Q:Как часто следует брать пробы масла из контролируемого автопарка?
Ответ: Частота отбора проб должна соответствовать критичности активов и наблюдаемой тенденции. Интерпретация IEEE C57.104 зависит от скорости образования газа, поэтому для устройства с повышенным уровнем ацетилена требуется частый отбор проб, в то время как для стабильно исправного устройства можно брать пробы с более длительными интервалами.

Q:Необходим ли стандарт IEC 61850 для мониторинга трансформатора?
О: Это не является строго необходимым, но это наиболее практичный путь к не-непатентованной модели данных на цифровой подстанции. Без структурированной модели усилия по интеграции повторяются для каждого устройства мониторинга и каждого обновления системы управления.

Q:Можно ли использовать анализ частотной характеристики онлайн?
О: Существуют онлайн-варианты, но общепринятый метод, определенный в IEC 60076-18, представляет собой автономное измерение по сравнению с базовым отпечатком пальца, полученным на заводе или после ввода в эксплуатацию. Его ценность полностью зависит от наличия этой ссылки.

Q:Допускает ли мониторинг нагрузку трансформатора, превышающую номинальные значения, указанные на паспортной табличке?
Ответ: Только в определенных пределах. IEC 60076-7 определяет нагрузку выше номинальной, указанной на паспортной табличке, с соответствующими ограничениями по температуре и старению. Мониторинг предоставляет данные о температуре, но допустимая продолжительность по-прежнему зависит от пределов старения изоляции и поведения растворенного газа.

Q:Какая самая большая ошибка внедрения?
Ответ: Установка датчиков без определения решений, которые они поддерживают. Мониторинг приносит пользу только тогда, когда каждое измерение связано с пороговым значением, процедурой расследования и ответственным лицом, а также когда данные сохраняются в форме, позволяющей сравнивать год-с-годами.
