Распределительный трансформатор масляного типа 750 кВА 13,8 кВ
Nov 10, 2025
Оставить сообщение
введение распределительного трансформатора масляного типа мощностью 750 кВА 13,8 кВ
Трансформатор масляного-типа мощностью 750 кВА и напряжением 13,8 кВ представляет собой трехфазный распределительный трансформатор, который понижает напряжение с 13,8 кВ до более низкого уровня, используя изоляционное масло для охлаждения и электрической изоляции. Он предназначен для систем распределения электроэнергии и часто имеет высококачественную-конструкцию с такими функциями, как кремниевый-стальной сердечник, медные обмотки и усовершенствованные системы охлаждения, обеспечивающие высокую эффективность и надежность. Ключевые компоненты включают в себя резервуар для масла, обмотку высокого-напряжения, обмотку низкого-напряжения и иногда переключатель ответвлений для регулирования напряжения.
Наш силовой трансформатор мощностью 750 кВА был разработан с использованием передовых технологий и изготовлен из высококачественных материалов и компонентов, что обеспечивает надежное качество и длительный срок службы.
Технические характеристики маслонаполненного трансформатора
Масляный распределительный трансформатор мощностью 750 кВА в Гайану
|
Модель |
С-М-750 кВА-13,8/0,48кВ |
|
Тип |
Распределительный трансформатор масляного типа без маслорасширителя, втулки сверху |
|
Стандартный |
МЭК60076 |
|
Номинальная мощность |
750 кВА |
|
Частота |
60 Гц |
|
Фаза |
Три |
|
Тип охлаждения |
ОНАН |
|
Первичное напряжение |
13,8 кВ |
|
Вторичное напряжение |
0,48 кВ |
|
Материал обмотки |
Медь |
|
Векторная группа |
Дни11 |
|
Импеданс |
5.12% |
|
Нажмите чейнджер |
НЛТК |
|
Диапазон нажатия |
±2*2.5% |
|
Нет потери нагрузки |
1,4 кВт |
|
При потере нагрузки |
7,6 кВт |
|
Аксессуары |
Стандартная конфигурация |
|
Примечания |
N/A |
Основные технические требования к монтажу трансформатора:
1. Нижний провод высокого-напряжения и шина высокого-напряжения трансформатора должны иметь провод с медной или алюминиевой жилой с резиновой изоляцией;
2. Различное межфазное расстояние между шинами высокого-напряжения, нисходящим проводом высокого-напряжения и выходным предохранителем должно быть менее 300 мм;
3. Расстояние между линией низкого-напряжения и нижним проводом высокого-напряжения не должно быть менее 150 мм;
4. Категорически запрещается прохождение линии низкого-напряжения через нижний-вывод высокого напряжения, а провисание верхнего и нижнего провода должно быть аккуратным и равномерным;
5. Корпус трансформатора, автоматический выключатель, заземляющий провод разрядника и нулевая линия на стороне низкого-напряжения трансформатора должны быть сначала заземлены вместе;
6. Платформа-трансформер должна располагаться горизонтально, а перепад высот по диагонали стола должен быть менее 30 мм.
Какова маслоемкость трансформатора 750 кВА?
Масляная мощность трансформатора мощностью 750 кВА обычно колеблется отот 600 до 800 литров. Точная мощность будет зависеть от конструкции трансформатора и спецификаций производителя.
Какой минимальный БДВ трансформаторного масла?
30 КВ
Согласно МЭК минимальное напряжение пробоя трансформаторного масла должно быть не менее30 КВ. БДВ трансформаторного масла не зависит от номинального напряжения трансформатора. Минимальное значение BDV трансформатора для 11 кВ, 22 кВ, 132 кВ одинаково. Минимальное трансформаторное масло БДВ – 30 КВ.
Профиль компании
GNEE TRANSFORMER обладает мощными производственными мощностями и эффективной маркетинговой командой.
Наша трансформаторная продукция включает в себя трансформаторы сверхвысокого напряжения 500 кВ, 400 кВ, 330 кВ, 220 кВ и 110 кВ, различные трансформаторы сухого- типа/масляные трансформаторы/трансформаторы из аморфного сплава напряжением 35 кВ и ниже, новые энергетические трансформаторы и сборные подстанции,
Экспортные серии: однофазный-трансформатор, трехфазный трансформатор-, цилиндрический трансформатор, изолирующий трансформатор, управляющий трансформатор, регулятор напряжения и другие продукты, а также различные спецификации специальных трансформаторов, таких как заземляющие трансформаторы, дугогасительные катушки, биткойн-трансформаторы, сборные кабины, реакторы, трансформаторы для электропечей, выпрямительные трансформаторы, горнодобывающие трансформаторы, судовые трансформаторы и т. д.
GNEE TRANSFORMER успешно прошел системную сертификацию ISO9001, ISO14001, ISO45001, SA8000. В то же время распределительные трансформаторы уровня 10 кВ и 35 кВ и подстанции коробчатого типа получили международную - сертификацию IEC Электротехнической комиссии, сертификацию UL в США, сертификацию TUV в Германии, сертификацию ЕС CE, сертификацию KEMA в Нидерландах и сертификацию ГОСТ. Продажи нашей продукции охватывают мировой рынок, включая 72 страны и регионы, такие как США, Европа, Канада, Мексика и т. д.

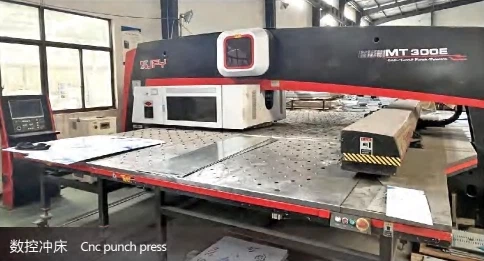

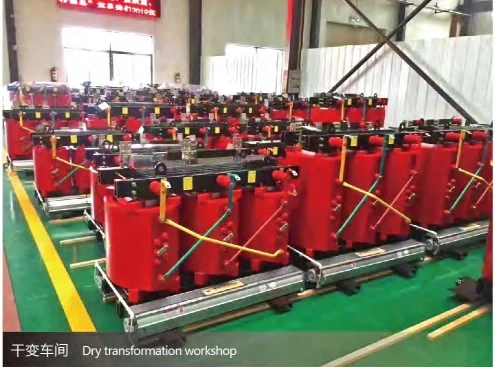

Трансформатор Дисплей оборудования мастерской
типы трансформаторов от GNEE
Получить спецификацию заказа трансформатора
Трансформатор ГНЭЭСпецификация заказа
|
При выборе продукции нашей компании, пожалуйста, предоставьте следующие данные, чтобы лучше обслуживать вас. |
||
|
Спрос |
||
|
Спрос: |
Телефонные методы: |
Факс: |
|
Технический руководитель проекта: |
Телефонные методы: |
Почтовый ящик: |
|
Выбор типа трансформатора |
||
|
□Сухой трансформатор {□SC(B) Эпоксидная смола □SC(B) Не-инкапсулированный} □Американская коробка (ZGS) {□Тип терминала(-Z-) □Тип кольцевой сети(-H-)} □Замена европейской коробки (YBM){□ Сухая замена □Замена масла} |
□ Масляный-погружной трансформатор{□ Полностью герметичный(-M-) □Масляный-подушка подшипника} □Аморфный сплав-трансформатор{□Сухой аморфный □ Маслоаморфный} □ Специальный трансформатор {Выпрямитель, печь, шахта и т. д.} |
|
Выбор основных данных трансформатора
|
Страна использования: |
|
|
Номер фазы: |
□Трех-фазные (обычные S) □ Однофазные □Другие() |
|
Частота: |
□50 Гц (обычный) □60 Гц □ Другое() |
|
Трансформаторное масло: |
□#25 (обычный) □#45 (минимальная температура ниже -25 градусов) |
|
Номинальная мощность: |
□( )кВА Условия использования □Наружный тип □Внутренний тип |
|
Высота: |
□Менее 1000 м (обычный) □1000–2000 м □3000 м – более |
|
Номинальное напряжение (высокое напряжение) |
□6кВ □10кВ □20кВ □35кВ □66кВ □110кВ □220кВ □Другое() |
|
Номинальное напряжение (низкое давление) |
□0,4кВ □0,66кВ □10кВ □10,5кВ □35кВ □其他 Другое( ) |
|
Подключенная группа |
□Dyn11(традиционный) □Yyn0 □YNd11 □li0(Одна-фаза) □Другое() |
|
Импеданс (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Другое( ) |
|
Режим регулирования напряжения |
□Регулирование напряжения без возбуждения (обычное) □Регулирование напряжения нагрузки при включении-(Z) |
|
Диапазон регулирования напряжения |
□±2*2,5% □±5% □±3*2,5% □Другое() |
Выбор аксессуаров для трансформатора
|
□Вентилятор □Контроль температуры{□ Общий □С компьютерным интерфейсом 485} □Сухой корпус{□ Обычный стальной лист □Алюминиевый сплав » Нержавеющая сталь} □Уровень защиты сухого корпуса(□IP20(обычный) □IP( )} □Требования к высоте сухого ящика{□Нет □Требования[ ]} □ Режим вывода кабеля сухой регулируемой оболочки {□ Вверх-и-выход □ Вверх-и-вниз □Вниз-вход/ВНИЗ-выход □Вниз-вход/ВВЕРХ-выход □Вниз-вход/ВНИЗ-выход □Вниз-вход/ сторона-наружа [□Левая □ Правая-наружа]} |
|
Примечание: 1. (Требования к сухой замене трансформатора мощностью 100 кВА не включают вентиляторы, такие как вентиляторы, которые необходимо заряжать. 2. (Замена масла<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Другие особые требования (дополнительная плата взимается ниже)
|
Сухой трансформатор |
□Корпус и нижняя пластина{□Обычный □Полностью герметичный} □Переключатель хода □Магнитный контакт □Трансформатор нулевой последовательности □Медная шина к шкафу низкого напряжения □Защитная сетка □Освещение □100 кВА или меньше Вентилятор □Амортизатор |
|
Масляный-трансформатор |
□Масло № 45 для регионов с не-низкими температурами □Марка, указанная на-регуляторе напряжения нагрузки □400 кВА и ниже розетка низкого напряжения, фаза OABC, с клеммами для проводки □630 кВА или ниже требует контроля температуры. □800 кВА или ниже. Для фазы 0 розетки низкого напряжения требуются клеммы для проводки. □630 кВА и ниже должны быть оснащены газовым реле. |
